Основная идея (требование) п. 6.10.5.20 СП 4.13130.2013 это локализовать розлив ЛВЖ, ГЖ и др. из аппаратов и оборудования площадью, занимаемой технологической площадкой и как следствие (в случае возгорания) распространение огня (пожара) за пределы конкретной технологической площадки.

Для приведенного вами варианта я предлагаю следующую схему (см. эскиз в Обосновании) устройства технологической площадки:

• На уровне земли организуется «поддон», внутри которого устанавливается оборудование (в рассматриваемом случае теплообменники). Высота борта «поддона» выбирается таким образом, чтобы он мог вместить весь объем ЛВЖ, ГЖ и др., который может вылиться из аппаратов в случае аварии.
• На уровне верхнего теплообменника выполняются площадки (высота их установки выбирается в зависимости от размеров теплообменных аппаратов) для обслуживания. При необходимости на этих площадках можно установить оборудование для обвязки аппаратов. В этом случае площадки выполняются в виде поддонов (с бортами). Также возможно организовать «автоматический» слив ЛВЖ, ГЖ и др. из верхних поддонов в нижний «поддон».

Описанная выше схема полностью соответствует требованиям п. 6.10.5.20 СП 4.13130.2013.

Обоснование ответа:

СП 4.13130.2013:

«6.10.5.20 Технологические площадки и перекрытия этажерок, если на них установлены аппараты и оборудование, содержащие сжиженные углеводородные газы, легковоспламеняющиеся и горючие жидкости, должны быть сплошными, непроницаемыми для жидкостей, и ограждены по периметру сплошным бортом высотой не менее 0,15 м с устройством пандуса у выходов на лестницы.

Группы аппаратов и оборудования, установленные под этажерками, должны ограждаться бортом высотой не менее 0,15 м на расстоянии не менее 1 м от аппаратов и оборудования. Аппараты и оборудование с жидкими продуктами, установленные на открытых площадках вне этажерок, также должны быть ограждены бортом, как указано выше».

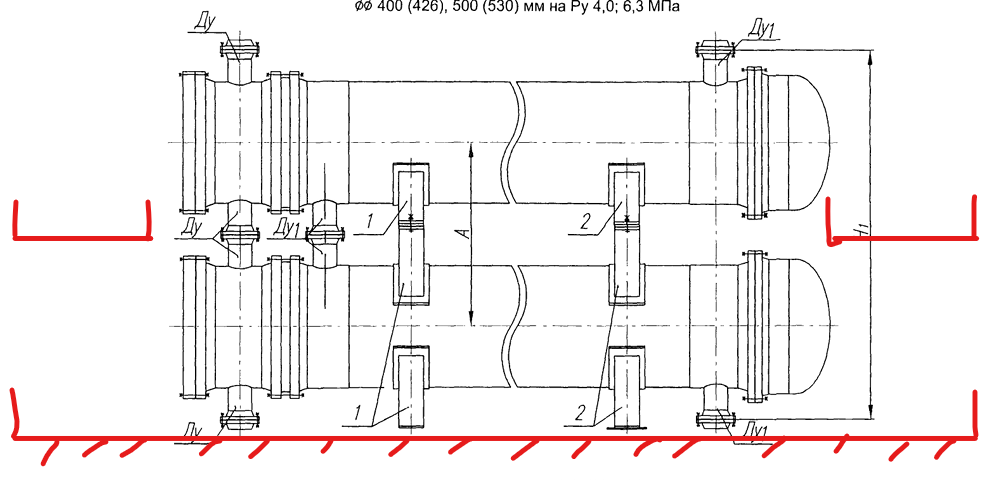

Схема организации технологической площадки:
