На какую высоту относительно уровня земли следует выводить контрольную трубку от футляра газопровода при отсутствии твёрдого покрытия в месте вывода?
24 ноября 2025 в 10:00
На какую высоту относительно уровня земли следует выводить контрольную трубку от футляра газопровода, проложенного под проезжей частью внутриплощадочного проезда в рамках производственного объекта, при отсутствии твёрдого покрытия в месте вывода?
Просим предоставить разъяснение по данному вопросу с учётом обеспечения требований безопасности при эксплуатации систем газопотребления, а также ссылки на конкретные пункты действующих нормативных документов, содержащих данные требования.
Используемые нормативные источники
- СП 42-101-2003. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб
- Постановление 870. Об утверждении технического регламента о безопасности сетей газораспределения и газопотребления
- ГОСТ 34715.0-2021. Системы газораспределительные. Проектирование, строительство и ликвидация сетей газораспределения природного газа. Часть 0. Общие требования
- СП 62.13330.2011*. Газораспределительные системы
- ГОСТ 34715.1-2021. Системы газораспределительные. Проектирование, строительство и ликвидация сетей газораспределения природного газа. Часть 1. Полиэтиленовые газопроводы
- СП 42-101-96. Проектирование и строительство газопроводов из полиэтиленовых труб диаметром до 300 мм
При выведении контрольной трубки от футляра газопровода выше уровня земли в случае отсутствия твёрдого покрытия в месте вывода ее предлагается размещать на высоте не ниже 0,5 м относительно уровня земли.
Обоснование ответа:
Согласно п. 4.51 СП 42-101-2003, при прокладке газопровода под проезжей частью дороги с усовершенствованным дорожным покрытием отметки крышек колодца и ковера должны соответствовать отметке дорожного покрытия, в местах отсутствия проезда транспорта и прохода людей – быть не менее чем на 0,5 м выше уровня земли.
При отсутствии усовершенствованного дорожного покрытия вокруг колодцев и коверов предусматривают устройство отмостки шириной не менее 0,7 м с уклоном 50 ‰, исключающим проникновение поверхностных вод в грунт близ колодца (ковера).
Диаметр контрольной трубки должен быть не менее 32 мм.
При выведении контрольной трубки выше уровня земли ее конец должен быть изогнут на 180°.

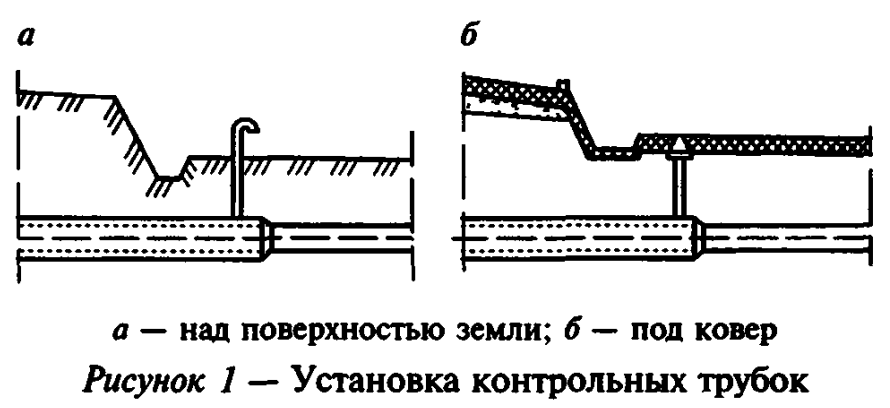

Варианты установки контрольных трубок приведены на рис.1:
Из рис. 1а следует, что контрольная трубка выводится на поверхность земли, при этом высота трубки не регламентируется.
Регламентация высоты контрольной трубки над уровнем земли также не нормируется и другими НД, включенными в доказательную базу Технического регламента о безопасности сетей газораспределения и газопотребления, утв. постановлением Правительства РФ № 870 от 29.10.2010: пункты 7.1.16 и 7.10.3 ГОСТ 34715.0-2021 отсылает к СП 62.13330, который соответствующих требований не содержит; специализированный ГОСТ 34715.1-2021 (распространяется на полиэтиленовые газопроводы) требований к высоте контрольной трубки также не устанавливает.
Таким образом, высота контрольной трубки от футляра газопровода выше уровня земли НД не нормируется. В этой связи, с учетом общего положения п. 4.51 СП 42-101-2003, при выведении контрольной трубки от футляра газопровода выше уровня земли в случае отсутствия твёрдого покрытия в месте вывода ее предлагается размещать на высоте не ниже 0,5 м относительно уровня земли – по аналогии с ранее действовавшим положением п. 4.30 СП 42-101-96 и общим положением п. 4.51 42-101-2003.
