Какими нормативными требованиями регламентировано устройство обсады (окосячки) при строительстве деревянных домов?

24 апреля 2023 в 10:00 1

При строительстве индивидуального жилого дома (2-х этажный) не выполнена обсада (окосячка) - дополнительная деревянная рама из бруса с пазами, в которую вставляются оконные блоки. Данное обстоятельство легло в основу претензии к конструкциям жилого дома у потребителя (истца).

Требований по наличию данного элемента нет в нормативной документации (в т.ч. ГОСТ Р 56705-2015, СП 64.13330). Какими нормативными требованиями регламентировано устройство обсады (окосячки) при строительстве деревянных домов?

Ответ

1. Требования по устройству окосячка (обсада, обсадная коробка) определены СП 516.1325800.2022 (см. обоснование вывода 1).

2. Правила по устройству короба (обсада, обсадная коробка, окосячка) регламентированы ГОСТ Р 70448-2022 (см. обоснование вывода 2), который будет применяться только с 01.05.2023.

3. Все работы по установке (монтажу) оконных блоков необходимо осуществлять в соответствии с требованиями:

  • ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия (см. обоснование вывода 3);
  • СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями № 1, 3, 4);
  • ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия (с Поправкой);
  • ГОСТ 34378-2018 Конструкции ограждающие светопрозрачные. Окна и двери. Производство монтажных работ, контроль и требования к результатам работ;
  • Договором и требованиями заказчика.

Обоснования выводов:

1. СП 516.1325800.2022 Здания из деревянных срубных конструкций. Правила проектирования и строительства:

ОКОСЯЧКА (ОБСАДА, ОБСАДНАЯ КОРОБКА) - Устанавливаемая в вертикальные пазы или шипы оконных или дверных проемов направляющая конструкция в виде рамы (обсадная коробка), в которой крепятся не подверженные усадке конструкции (оконная или дверная коробка), обеспечивая вертикальное перемещение стены сруба при усадке.

2. ГОСТ Р 70448-2022 Конструкции ограждающие светопрозрачные в малоэтажных жилых домах. Правила и контроль выполнения монтажных работ:

КОРОБ (ОБСАДА, ОБСАДНАЯ КОРОБКА, ОКОСЯЧКА) - Рамочная деревянная конструкция, установленная в проемах дверей и окон домов, выполненных из бруса либо бревна, в том числе оцилиндрованного бревна, служащая для фиксации свободных концов бруса (бревен) в проеме и предохранения заполнения проемов (оконных и дверных блоков) от нагрузок и деформаций конструкций стен после усадки.

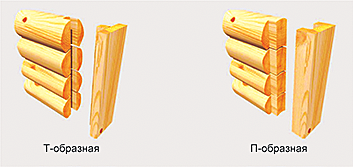

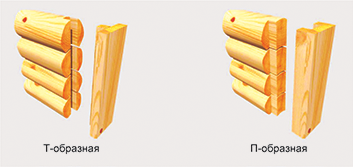

Формы исполнения короба (обсады)

3. ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия:

5.2 Общие требования к характеристикам оконных (балконных) блоков, применяемым при проектировании:

5.2.1 Распределение нагрузок и расчетные схемы конструкций оконных (балконных) блоков:

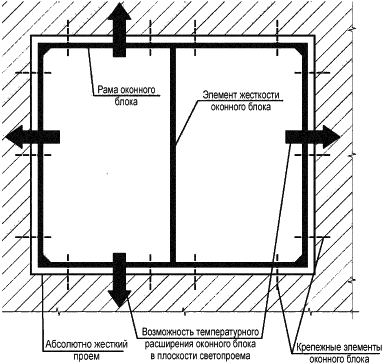

5.2.1.1 Расчетная пространственная модель оконного блока (рисунок 1) представляет собой замкнутую рамную конструкцию площадью до 7,5 м (согласно ГОСТ 23166), закрепляемую в абсолютно жестком по отношению к оконному блоку светопроеме наружной стены по всему периметру, с малым шагом крепежных элементов по ГОСТ 30971. Конструкция крепежных элементов и схема позиционирования окна в светопроеме (по ГОСТ 30971) определяют шарнирную схему закрепления рамы с одной степенью свободы (возможность свободного температурного расширения изделия в плоскости светопроема при ограничении выгиба рамы из плоскости).

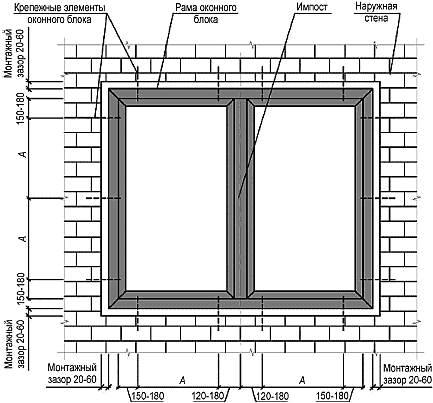

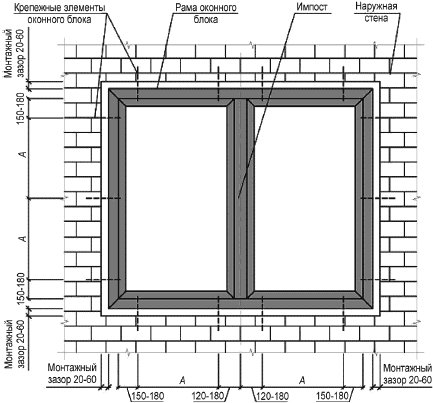

  • А - максимальное расстояние между крепежными элементами
  • А = 700 - для ПВХ профилей белого цвета с шириной коробки до 62 мм;
  • А = 600 - для ПВХ профилей белого цвета с шириной коробки свыше 62 мм;
  • А = 600 - для цветных ПВХ профилей с шириной коробки до 62 мм;
  • А = 500 - для цветных ПВХ профилей с шириной коробки свыше 62 мм;
  • А = 800 - для деревянных профилей с шириной коробки до 78 мм;
  • А = 700 - для деревянных профилей с шириной коробки свыше 78 мм;
  • А = 600 - для профилей из алюминиевых сплавов с шириной коробки свыше 48 мм

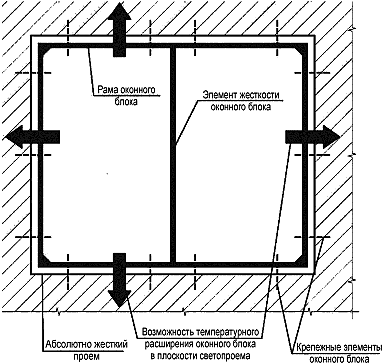

Условия работы оконного блока

Соблюдение указанной схемы закрепления в реальных условиях определяет невозможность выпадения изделия из светопроема без разрушения стены при действии расчетных сочетаний нагрузок на здание согласно СП 20.13330. Расчет профильных элементов оконных (балконных) блоков по условию возникновения аварийных состояний не проводят.

Используемые нормативные источники


Комментарии

1

Все указанные нормативы подлежат исполнению только в случае их указания в договоре или в проекте!
