Минимальные допустимые степени защиты оболочек электрических аппаратов
9 октября 2017 в 11:00
В соответствии с п. 7.4.20 ПУЭ Издание 6: "Минимальные допустимые степени защиты оболочек электрических аппаратов , приборов, шкафов и сборок зажимов в зависимости от класса пожароопасной зоны" должны быть не менее IP44". Также "Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды".
Допускается изменять степень защиты оболочки только большую сторону? Или возможно применять оборудование с меньшей защитой оболочки от проникновеня воды, например IP40, IP41, IP42?
Ответ
Используемые нормативные источники
- ПУЭ . Правила устройства электроустановок. Издание 6
- ГОСТ 14255-69. Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты
- ГОСТ 14254-2015. Степени защиты, обеспечиваемые оболочками (Код IP)
- Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза 'О безопасности низковольтного оборудования' (ТР ТС 004/2011). Редакция 3
- СП 76.13330.2016. Электротехнические устройства
Возможные комбинации степеней защиты оболочек, в которые встраиваются электрические аппараты общепромышленного исполнения на напряжение до 1000 В, регламентированы в ГОСТ 14255-69 «Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты».
Классификация степеней защиты, обеспечиваемой оболочками оборудования, в том числе электрических аппаратов, от проникновения твердых предметов (включая защиту людей от доступа к опасным частям изделий и защиту оборудования внутри оболочки от попадания посторонних твердых предметов) и от проникновения воды (защиту оборудования внутри оболочки от вредных воздействий в результате проникновения воды), установлена в межгосударственном стандарте ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (код IP) (IEC 60529:2013, MOD)» (документ включён в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза 'О безопасности низковольтного оборудования' (ТР ТС 004_2011). Редакция 3) и является ссылочным в своде правил СП 76.13330.2016 «СНиП 3.05.06-85 Электротехнические устройства».
В таблице 3 пункта 6 ГОСТ 14254-2015 содержится следующая информация, характеризующая степени защиты оболочек оборудования от проникновения воды:
Таблица 3 - Степени защиты от воды, обозначаемые с помощью второй характеристической цифры:
Вторая характеристическая цифра
Степень защиты
Условия испытаний, номер пункта
Краткое описание
Определение
0
Нет защиты
-
-
1
Защищено от вертикально падающих капель воды
Вертикально падающие капли воды не должны оказывать вредного воздействия
14.2.1
2
Защищено от вертикально падающих капель воды, когда оболочка отклонена на угол до 15°
Вертикально падающие капли не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали в любую сторону на угол до 15° включительно
14.2.2
3
Защищено от воды, падающей в виде дождя
Вода, падающая в виде брызг в любом направлении, составляющем угол до 60° включительно с вертикалью, не должна оказывать вредного воздействия
14.2.3
4
Защищено от сплошного обрызгивания
Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия
14.2.4
5
Защищено от водяных струй
Вода, направляемая на оболочку в виде струй с любого направления, не должна оказывать вредного воздействия
14.2.5
6
Защищено от сильных водяных струй
Вода, направляемая на оболочку в виде сильных струй с любого направления, не должна оказывать вредного воздействия
14.2.6
7
Защищено от воздействия при временном (непродолжительном) погружении в воду
Должно быть исключено проникновение воды внутрь оболочки в количестве, вызывающем вредное воздействие, при ее погружении на короткое время при стандартизованных условиях по давлению и длительности
14.2.7
8
Защищено от воздействия при длительном погружении в воду
Должно быть исключено проникновение воды в оболочку в количествах, вызывающих вредное воздействие, при ее длительном погружении в воду при условиях, согласованных между изготовителем и потребителем, однако более жестких, чем условия для цифры 7
14.2.8
9
Защищено от горячих струй воды под высоким давлением
Горячая вода под высоким давлением, подающаяся на оболочку, не должна оказывать вредного воздействия
14.2.9

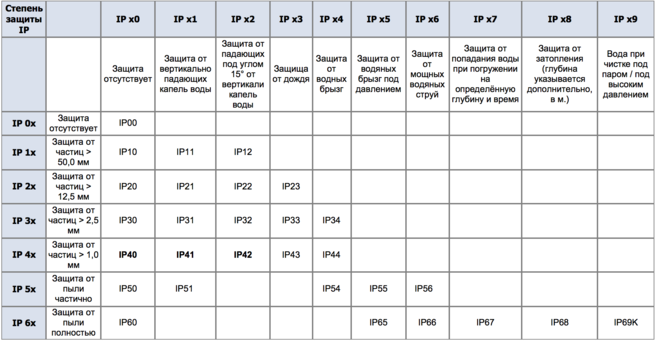

С учётом положений, содержащихся в вышеуказанных стандартах, в том числе введенной в ГОСТ 14254-2015 новой степени защиты IPX9, таблица возможных комбинаций степеней защиты IP (в том числе IP 40, IP 41, IP 42), выглядит следующим образом:
Примечание:
1. Увеличение одного из показателей защиты ведёт, соответственно, к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищено, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведённых выше комбинаций степеней защиты (IP), а существование степени защиты, например, IP 28 невозможно.
2. В международном стандарте IEC степень защиты IP 51 и IP 56 не предусмотрена.
