Разъяснения по ветровым нагрузкам, действующим на торцы прямоугольного здания с двускатным покрытием
7 июня 2019 в 10:00
Требуется разъяснение по СП 20.13330.2016 (приложение В «Ветровые нагрузки», раздел В.1.2 рисунок В.3): в одном загружении в зонах А, В и С прикладывается нагрузка одновременно в обе стороны торца здания или же в одну строну, как показано на рисунке?
Используемые нормативные источники
- СНиП 2.01.07-85*. Нагрузки и воздействия
- СП 20.13330.2011. Нагрузки и воздействия
- СП 20.13330.2016. Нагрузки и воздействия
- Постановление 1521. Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона 'Технический регламент о безопасности зданий и сооружений'
1. Направление ветра, воздействующего на прямоугольные в плане здания с двускатным покрытием обозначено на рис. В.3 свода правил СП 20.13330.2016 Нагрузки и воздействия стрелкой: справа - налево, при этом стена D является наветренной, а стена Е - подветренной (см. таблицу В.2).

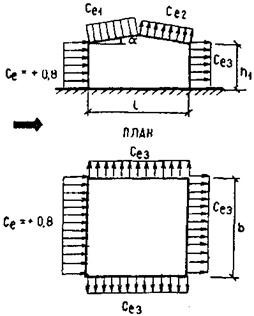

2. Принципиальные схемы действия нагрузок на стены и покрытие прямоугольных в плане зданий с двускатными покрытиями, возникающих от ветрового воздействия, представлена на схеме 2 приложения 4 утратившего силу СНиП 2.01.07-85* Нагрузки и воздействия, а именно:
3. Одновременно обратите внимание на то, что до настоящего времени действуют обязательные пункты свода правил СП 20.13330.2011 Нагрузки и воздействия, включённые в «Перечень национальных стандартов и сводов правил, в результате применения которых на обязательной основе обеспечивается соблюдение требований «Технического регламента о безопасности зданий и сооружений», а именно разделы 1 (пункт 1.1), 4, 6 - 15, приложения В, Г, Д, Е.
