Традиционно, в начале нового рабочего года в Москве прошел X Международный акустический инженерный форум, организованный компаний «Акустик Групп». В рамках форума компания отмечала свой 20-летний юбилей. О деятельности на российском строительном рынке рассказывает президент компании Анатолий Лившиц.

СЭ. Назовите, пожалуйста, главное достижение вашей компании.

- За последние годы в нашей стране значительно вырос уровень культуры строительства, и в том числе в сегменте защиты зданий от шума, – сегодня проект какого-либо объекта без раздела акустики уже воспринимается как нонсенс. Очень важно также, какими материалами и чьими руками этот проект будет реализован. Формирование той части строительной культуры, которая отвечает за обеспечение благоприятных условий в жилых домах, работы в офисах, на производстве – основной вклад нашей компании в развитие современного строительного рынка России.

СЭ. Расскажите о ближайших и перспективных планах. Какой Вам видится текущая ситуация на российском акустическом рынке?

- Рыночный механизм запущен, доказательством чего, в том числе, является появление конкурентов. Отмечается очень высокая потребность рынка в качественных акустических материалах и технологиях, что открывает для нашей компании широкие перспективы в различных сферах строительства. Например, если говорить о жилищном строительстве в Москве и Московской области, где живет 10% населения страны, то инвестор уже понимает, что построенные им квадратные метры должны чем-то отличаться в лучшую сторону от того, что предлагают другие застройщики.

Очевидно, что акустический комфорт – это очень серьезное конкурентное преимущество. Под комфортом принято понимать не только красивый вид из окна, развитую инфраструктуру и близость метро. Комфортная среда сегодня однозначно ассоциируется еще и с приватностью, с чувством защищенности от внешних воздействий. Это относится не только к жилью, но и к офисам и производственным объектам, комфортному пребыванию людей в которых сегодня придается огромное значение. Надежная защита помещений от лишних звуков и вредных шумов – эффективное средство снижения усталости в течение трудового дня, что напрямую связано с повышением работоспособности.

Следуя этой устойчивой тенденции, наша компания разрабатывает новые материалы и технологии. Сегодня мы выводим на рынок новое запатентованное поколение звукоизолирующих панелей ЗИПС-Z4, которые одновременно с обеспечением высокой дополнительной звукоизоляции позволяют выравнивать поверхность стены или перекрытия без применения штукатурки. Также у нас есть и другие изобретения, суть которых мы пока не раскрываем.

СЭ. Кого на акустическом рынке Вы можете назвать своими партнерами?

- Безусловно, за 20 лет работы у нас появилось много надежных, можно сказать стратегических партнеров. В частности, сложились очень хорошие отношения с Нижегородским государственным архитектурно-строительным университетом, в партнёрстве с которым в 2019 году мы завершили строительство и ввели в эксплуатацию комплекс акустических реверберационных камер нового типа. Это серьёзный инструмент для измерения акустических характеристик материалов, который будет востребован не только учёными, но и производителями различных звукоизолирующих и звукопоглощающих материалов.

В течение многих лет мы тесно сотрудничаем с компанией Akukon из Финляндии. Финские специалисты – высококвалифицированные и, что важно, близкие по духу к нам в общении люди. Они оказали нам помощь при реконструкции Большого зала Московской консерватории им. П.И. Чайковского. Мы их тоже выручаем, когда требуется.

Есть и другие компании, с которыми мы постоянно и плодотворно контактируем и это приятно, тем более, что акустический рынок достаточно узок.

Что касается производителей строительных материалов, то у нашей компании крепкие связи с такими известными производителями как УРСА, КНАУФ, ПАРОК, Сен-Гобен, ТехноНИКОЛЬ, фирма Getzner и другие.

Примечательный факт: на организованном нашей компанией X Международном акустическом инженерном форуме состоялось 6 круглых столов. В них принимали участие представители предприятий, выпускающих акустические материалы, по сути – конкуренты. И, тем не менее, они все, вместе с нами, обсуждали решения различных акустических задач. Кроме того, несмотря на все сложности, в нашей конференции приняли участие специалисты из 17-ти стран, включая наших коллег из Украины. Воистину, Акустика – объединяет!

Помимо того, на конференции прозвучали действительно интересные и разноплановые доклады, посвященные акустике и звукоизоляции различных общественных зданий – стадионов, аэропортов, объектов культурно-зрелищного назначения и т.д.

Самое главное, что Форум собрал более 250-ти специалистов, неравнодушных к теме обеспечения акустического комфорта на объектах самого различного назначения. Это значит, что существующие проблемы в этой сфере будут обязательно решаться, в том числе – при активном участии компании «Акустик Групп».

До новых встреч!
_______________________

Натурные измерения звукоизоляции в новостройках Москвы

С. И. Крышов, к. т. н., начальник отдела экспертиз зданий и сооружений на соответствие теплотехническим и акустическим требованиям (Центр экспертиз, исследований и испытаний в строительстве, Москва)

Специалисты Центра экспертиз, исследований и испытаний в строительстве проводят инструментальный анализ качества тепло- и звукоизоляции зданий массового строительства. Преимущественно это жилье и социально значимые объекты. За прошедшие три года мы наработали на объектах Москвы базу результатов испытаний, которые наглядно демонстрируют ситуацию в сфере звукоизоляции строящихся жилых помещений. Должен отметить, не только Москвы. В регионах во многом схожая ситуация.

Наша задача — по результатам испытаний выполнить оценку соответствия заложенных в проекте и измеренных на объекте показателей. Если в проекте показатели отсутствуют, для оценки берутся базовые показатели, определенные нормативной базой.

Приведу ссылки на документы, чьи требования являются обязательными для обеспечения звукоизоляции во всех зданиях капитального строительства и в соответствии с которыми мы оцениваем характеристики изоляции шума: СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума» разделы 1, 4 (пункты 4.2–4.5), 5, 6 (пункты 6.1, 6.3), 7, 8,9 (пункты 9.1–9.6, 9.17–9.21), 10 (пункты 10.1, 10.3–10.16), 11 (пункты 11.1–11.21, 11.26), 12, а также ГОСТ 27296-2012 и СП 275.1325800.2016.

В нормативной базе определены три группы шумов:

  1. воздушный (шум в помещениях от бытовой техники, общения и т. п.);
  2. ударный (ударное воздействие на пол при ходьбе, перемещении мебели, играх детей и др.);
  3. транспортный (шум транспорта, проникающий с улицы через окна и витражи).

При оценке качества звукоизоляции ограждающих конструкций зданий определяются четыре характеристики:

  1. изоляция воздушного шума межквартирными стенами;
  2. изоляция воздушного шума междуэтажными перекрытиями;
  3. изоляция ударного шума междуэтажными перекрытиями;
  4. изоляция транспортного шума окнами и витражами.

Изоляция воздушного шума определяется для конструкций, разделяющих смежные помещения. Прежде всего, это межквартирные стены. В одной квартире располагается источник шума, проводится измерение уровня шума в помещении высокого уровня и за стеной — в помещении низкого уровня. Затем оцениваются характеристики помещения низкого уровня (время реверберации), потом строится кривая изоляции воздушного шума, а по ней определяется индекс как конечная цель всех испытаний.

Для определения воздействия ударного шума на конструкцию пола в разных местах по заданной методике устанавливается ударная машинка. Измеряется уровень шума под перекрытием в помещении снизу, и также оцениваются акустические характеристики помещения. Далее определяется изоляция ударного шума, и в итоге мы получаем конечный продукт — индекс изоляции как основную характеристику, которая используется для оценки соответствия.

Изоляция транспортного шума измеряется через светопрозрачные конструкции. Почему именно светопрозрачные? Дело в том, что звукоизоляция стен как минимум на 10 дБ выше, чем изоляция окон, поэтому баланс проникающего шума определяется по характеристикам конструкций с более низкими звукоизолирующими свойствами.

Нормируемыми параметрами звукоизоляции ограждающих конструкций жилых и общественных зданий являются:

  • индекс изоляции воздушного шума ограждающими конструкциями Rw, дБ;
  • индекс приведенного уровня ударного шума (изоляция ударного шума) Lnw, дБ (для перекрытий);
  • изоляция транспортного шума наружных ограждающих конструкций (окон, витражей и других видов светопрозрачных заполнений) RАтран, дБА.
Ограждающие конструкции Rw,дБ Lnw,дБ
Перекрытия между помещениями квартир и перекрытия, отделяющие помещения квартир от холлов, лестничных клеток и используемых чердачных помещений 52 60
Стены и перегородки между квартирами, между помещениями квартир и офисами; между помещениями квартир и лестничными клетками, холлами, коридорами, вестибюлями 52
Требуемую изоляцию транспортного шума наружных ограждающих конструкций Rатран определяют из расчета обеспечения допустимых значений проникающего шума по данным уровня транспортного шума у фасада здания

Далее в статистических данных используются понятия отрицательных результатов испытаний и отрицательных заключений (о соответствии звукоизоляции конструкции).

Отрицательное заключение дается по результату испытаний, если измеряемая характеристика имеет неблагоприятное отклонение от требуемой более чем на 3 дБ. Например, изоляция воздушного шума межквартирной стены признается соответствующей требованиям норм (положительное заключение), если Rw ≥ 49 дБ.

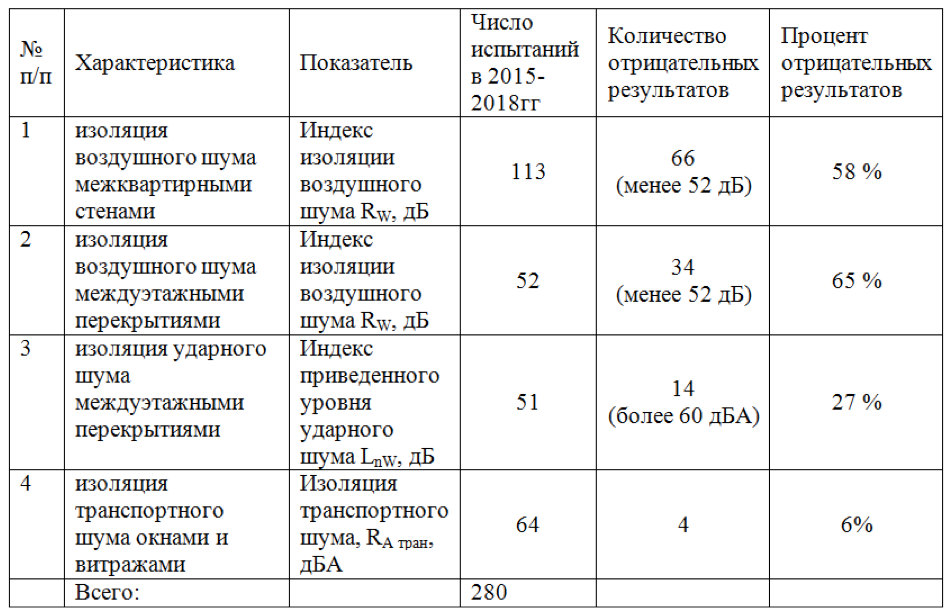

В таблице показана статистика испытаний звукоизоляции в 2015–2018 гг. на разных объектах Москвы: количество испытаний, количество отрицательных результатов с указанием нормативных требований и процент отрицательных результатов, которые получаются при обработке статистики этих испытаний.

Согласно статистике наших испытаний изоляции транспортного шума, только в одном случае из двадцати мы делаем отрицательное заключение.

И здесь мы выявили любопытную тенденцию. Оказалось, что в панельных домах Москвы изоляция межквартирных стен намного лучше, чем в домах с другими конструктивными схемами. Панельные дома почти на 90 % соответствуют нормам звукоизоляции, у домов с монолитным каркасом положительных результатов только треть, а 2/3 отрицательные.

Наверняка экспертное сообщество способно дать разумное объяснение этому явлению.

Ответ достаточно прост. Межквартирные стены в панельных домах — несущие конструкции, они выполнены из сплошных железобетонных панелей толщиной 140–180 мм. В монолитных домах межквартирные стены служат только для разделения внутреннего пространства в пределах этажа и выполняются из легкобетонных блоков толщиной 150–200 мм. Такие конструкции стен заведомо не обеспечивают требуемую звукоизоляцию — это те самые 2/3 случаев несоответствия.

За три года испытаний мы столкнулись с восемью типами стен. Они представлены в таблице, как и результаты испытаний. Из таблицы видно, что стены из легкобетонных блоков и керамзитобетона на 100 % не обеспечивают звукоизоляцию. Конструкция из кирпича толщиной в кирпич (25 см) обеспечивает 80 % случаев несоответствия.

Также необходимо отметить проблемы звукоизоляции, возникающие по вине строительного брака. И в этой связи подчеркну, что основная задача экспертизы — не показать системные недостатки (хотя и такая информация тоже имеется), а выявить факты несоответствия проекту.

На иллюстрации продемонстрировано несколько примеров. Основная причина ухудшения показателей звукоизоляции заключается в примыкании конструкций из сборных материалов к конструкции перекрытий. В итоге у звукоизоляции могут быть очень «интересные» значения. Если по расчету и всем другим рациональным рассуждениям перегородка имеет звукоизоляцию примерно 45 дБ, то в реальности оказывается 24 дБ. Это показатель абсолютной слышимости между квартирами и необходимости жить с соседями в гармонии и тишине.

Статистика отрицательных заключений по изоляции воздушного шума междуэтажными перекрытиями (Rw ˂ 49 дБ) представлена на рисунке ниже.

На иллюстрации с типичными решениями проектов приведены схемы с монолитным каркасом и КПД. Толщина железобетонной плиты перекрытия в КПД обычно составляет 140 мм. Перекрытия в монолитном каркасе — не менее 180 мм, то есть плита имеет заметно бо́льшую массивность и, соответственно, звукоизоляцию.

Таким образом, 86 % обследованных конструкций перекрытий в монолитных домах соответствуют нормативным требованиям за счет своей массивности. Отрицательные результаты могут быть обусловлены некачественной заделкой коммуникационных отверстий.

В панельных домах 48 % обследованных конструкций не соответствовали нормативным требованиям (не ниже 52 дБ). Это может быть обусловлено небольшой толщиной плит перекрытий (140 мм) и некачественной заделкой технологических пустот для скрытых коммуникаций (электропроводки).

Итак, требуемая величина звукоизоляции воздушного шума (RW ≥ 52 дБ) в монолитных перекрытиях обеспечивается слоем тяжелого бетона ≥ 180 мм.

В диапазоне толщин 140–180 мм наблюдаются пограничные результаты, когда при оценке соответствия возможны как положительные, так и отрицательные результаты.

Влияние конструкции пола на изоляцию воздушного шума перекрытия зависит от выбранного проектного решения. Например, простейшая конструкция пола в виде слоя линолеума или ламината по плите перекрытия не оказывает на изоляцию воздушного шума существенного влияния, эффект находится в пределах погрешности измерений.

Зато весьма заметное влияние на звукоизоляцию воздушного и еще более ударного шума оказывает конструкция «плавающего» пола. В этом случае можно получить результаты намного лучше, чем определены в проекте и соответствующем своде правил.

Также покрытие пола, обладающее упруго-вязкими свойствами (например, мягкий линолеум), часто дает достаточный для обеспечения нормативных требований эффект гашения ударного шума (Lnw ˂ 60 дБ).

Принципиальное решение «плавающего» пола:

  • по плите перекрытия укладывается упругая прокладка (например, слой минеральной ваты 30 мм);
  • поверх упругой прокладки устраивается стяжка из цементно-песчаного раствора толщиной 40–60 мм, не примыкающая к стенам помещения;
  • по стяжке устраивается покрытие пола (покрытие может быть любым: керамическая плитка, ламинат, паркет и др.).

Однако в нашей практике был случай, когда конструкция «плавающего» пола была сделана таким образом, но индекс изоляции Lnw получился около 75 дБ. Хотя по проекту он должен был быть намного лучше. Это случилось из-за того, что плита «плавающего» пола не везде оказалась изолирована от периметра стен из-за строительного брака. То есть где-то стояли изолирующие материалы, исключающие жесткий контакт стяжки с ограждающими конструкциями, но были небольшие участки контакта стяжки со стенами (примерно ¼ часть периметра).

Поэтому в звукоизоляции имеет значение не только проектное решение, но и его качественное выполнение. Согласно СП 51.13330.2011 «Защита от шума» пол на упругом слое (прокладках) не должен иметь жестких связей (звуковых мостиков) с несущей частью перекрытия, стенами и другими конструкциями здания, т. е. должен быть «плавающим».

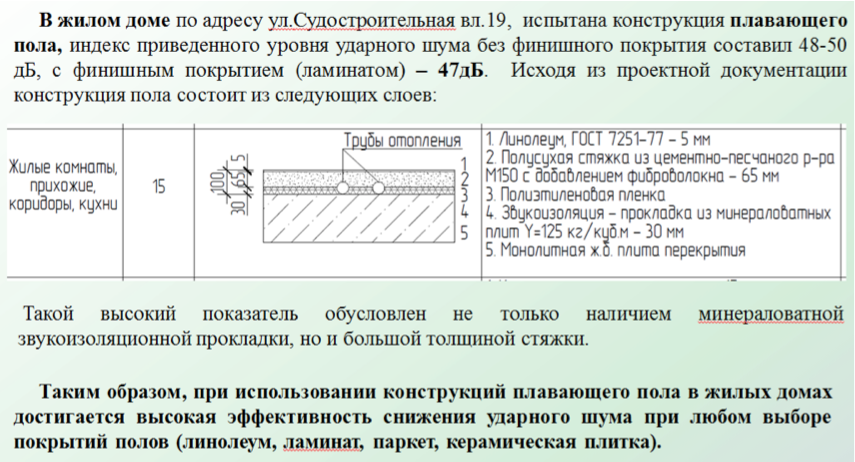

На иллюстрации приведен пример успешно реализованного проекта «плавающего» пола с хорошим индексом звукоизоляции (47 дБ).

Причины низкой звукоизоляции межквартирных стен и междуэтажных перекрытий

Первая причина — проектная. В проектной документации требованиям звукоизоляции уделяется незначительное внимание. Поэтому какое отношение к звукоизоляции при проектировании зданий, таковы и результаты.

При этом необходимо учесть, что в Москве идет строительство жилых домов по программе реновации, и нашему центру была поставлена задача проводить испытания звукоизоляции на всех объектах программы. По итогам нашей работы мы получим объективные характеристики того, что происходит на объектах с точки зрения качества звукоизоляции. И необходимо иметь в виду, что негативная статистика оборачивается претензиями к застройщикам, хотя зачастую в основе рекламаций лежит непроработанность проектной части.

Также отмечу, что для повышения качества звукоизоляции в домах следует применять проверенные на практике (испытанные в реальных домах) конструктивные решения межквартирных стен и междуэтажных перекрытий. При проектировании внутренних ограждений жилых домов рекомендуется использовать каталоги конструкций межквартирных стен и междуэтажных перекрытий, разрабатываемые организациями, специализирующимися на испытаниях звукоизоляции (НИИСФ РААСН, ACOUSTIC GROUP и др.).
