Обязательно ли выполнение сварного шва ввариваемого патрубка с настилом крыши по ГОСТ 31385-2023?
22 августа 2025 в 14:00
На рис. 19 пункта 6.1.8 «Патрубки и люки в крыше резервуара» ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» не показан сварной шов обечайки (трубы) с настилом крыши, а в таблице 26 указано требование о контроле данного шва.
Прошу разъяснить, обязательно ли выполнение сварного шва ввариваемого патрубка с настилом крыши по ГОСТ 31385-2023.

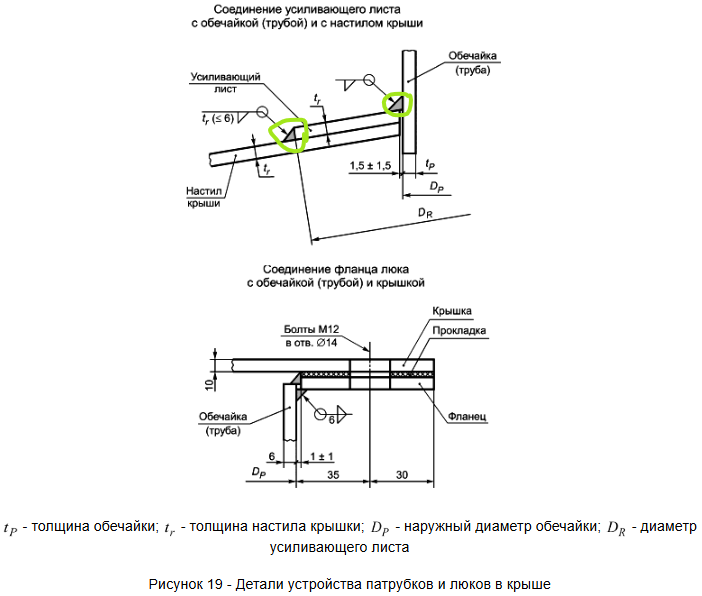

На Рисунке 19 (верхний рисунок) ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» (см. Обоснование) показано два сварных шва: шов обечайки с усиливающим листом и шов усиливающего листа с настилом крыши. Этих двух швов достаточно, и при данной конструкции дополнительный сварной шов обечайки с настилом кровли не требуется.
В пункте 9.4.3 Методы контроля сварных соединений конструкций резервуаров определены в таблице 26. В указанной Таблице «нюансы» конструкции, приведенной на Рисунке 19 не учтены и под «швом патрубка с настилом крыши» следует понимать в данном случае два указанных выше шва.
Обоснование ответа:
ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
