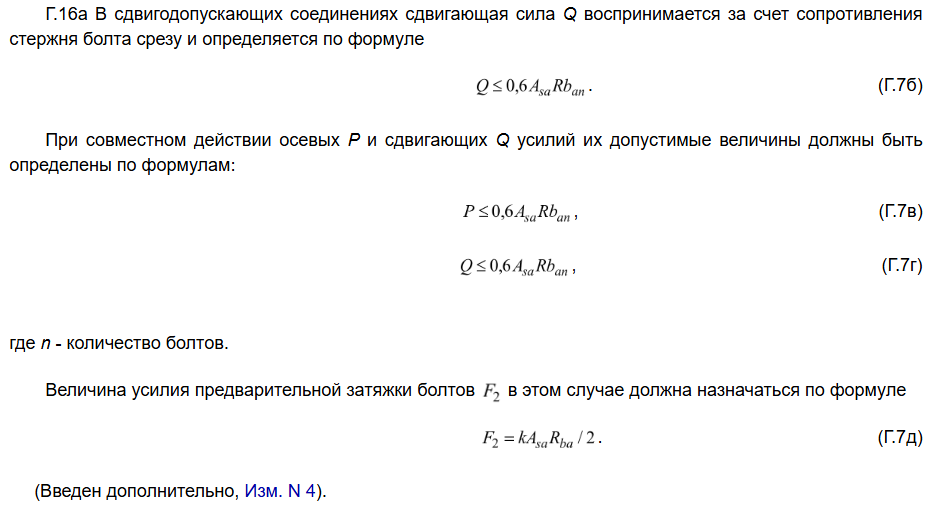

Прошу прокомментировать написание формул Г.7б; Г7в; Г7.г из СП 43.13330 «Сооружения промышленных предприятий» – в данных формулах присутствует параметр ban – но, к сожалению, нигде по тексту не расшифровывается что это. Вот так это выглядит в СП 43:

Возможно, в формулах опечатки и они должны звучать иначе?

Ответ

Да, в указанных Вами формулах СП 43.13330.2012 присутствуют опечатки (описки). На это указывают следующие моменты:

  • согласно Приложению Д СП 43.13330.2012: R – расчетное предельное давление на грунт; реакция опоры. Использование в формулах Г.7б – Г.7г переменной R выглядит нелогично. Кроме этого, во всем Приложении Г переменная R больше нигде не применяется, кроме формул Г.7б – Г.7г.
  • после формулы Г.7г идет пояснение к формулам Г.7б – Г.7г, где n – количество болтов. Но в формулах Г.7б – Г.7г нет переменной n, следовательно либо ошибочно данное пояснение, либо ошибка содержится в формулах Г.7б – Г.7г. Использование переменной n выглядит логичным и правомерным, следовательно, ошибка в формулах Г.7б – Г.7г.

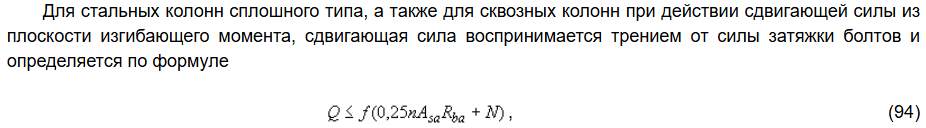

  • для сравнения – похожая формула (94) в Пособии по проектированию фундаментов на естественном основании под колонны зданий и сооружений (к СНиП 2.03.01-84 и СНиП 2.02.01-83) отличается от рассматриваемых нами формул Г.7б – Г.7г.

Таким образом, в формулах Г.7б – Г.7г правая часть неравенства должна выглядеть следующим образом:

0,6×Asa×Rba×n

Для подтверждения этого рекомендуется обратиться к разработчикам СП 43.13330.2012.
