26 апреля 2016
—
заканчивается
25 июня 2016
Проект
Разработчик
Закрытое акционерное общество «ПЕТРОХИМ ИНЖИНИРИНГ»
Другие разработчики
Общество с ограниченной ответственностью «НТП ЦЕНТРХИММАШ»
Технический комитет
Межгосударственный комитет МТК 523 «Техника и технологии добычи и переработки нефти и газа»
Взамен
Взамен ГОСТ 14249-89, ГОСТ 25221-82.
С введением этого стандарта планируется отменить ГОСТ Р 52857.2-2007.
ОКС/МКС/ISO
МКС 71.120, 75.200
Описание
Настоящий стандарт устанавливает нормы и методы расчета на прочность цилиндрических обечаек, конических элементов, выпуклых днищ и плоских днищ и крышек сосудов и аппаратов, применяемых в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности, работающих в условиях однократных и многократных статических нагрузок под внутренним избыточным давлением, вакуумом или наружным давлением, под действием осевых и поперечных усилий и изгибающих моментов. Нормы и методы расчета на прочность применимы, если отклонение от геометрической формы и неточности изготовления рассчитываемых элементов сосудов не превышают допусков, установленных в нормативно-технических документах.
Приглашаем обсудить проект ГОСТ по сосудам и аппаратам стальных сварных, расчет обечаек...
Публичное обсуждение проекта продлится до 25 июня 2016г.
Стандарт будет принят взамен ГОСТ 14249-89, ГОСТ 25221-82.
С введением этого стандарта планируется отменить ГОСТ Р 52857.2-2007.
Стандарт устанавливает нормы и методы расчета на прочность цилиндрических обечаек, конических элементов, выпуклых днищ и плоских днищ и крышек сосудов и аппаратов, применяемых в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности, работающих в условиях однократных и многократных статических нагрузок под внутренним избыточным давлением, вакуумом или наружным давлением, под действием осевых и поперечных усилий и изгибающих моментов. Нормы и методы расчета на прочность применимы, если отклонение от геометрической формы и неточности изготовления рассчитываемых элементов сосудов не превышают допусков, установленных в нормативно-технических документах.
в проекте ГОСТ "Сосуды и аппараты стальные сварные. Общие технические условия" на замену ГОСТ Р 52630, к Рис.4 добавился вариант плоского отбортованного днища 4.в.
в данном же стандарте подобное исполнение отсутствует. Раз уж подобная конструкция появилась в общем стандарте, считаю что и в стандарте с методикой расчета этот вариант стоит учесть.

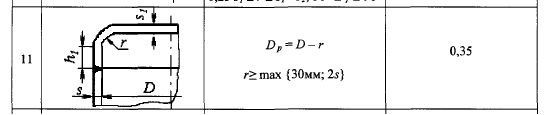

так, в таблице 4 "коэффициент конструкции днищ" стоит добавить подобную графу:
Приложение А "расчет на прочность отводов (колен)"
в названии стоит добавить: "Настоящий расчет распространяется на расчет гнутых и (судя по коэффициенту продольного шва_мое прим.) штампосварных отводов (колен), являющихся элементами сосуда или аппарата"
в разделе А.2.3. "толщина стенки отвода" в формулах указаны прибавки на утонение С31, С32, С33 При этом в условных обозначениях указаны прибавки С32, С33 по уполчанию равные "0". Для прибавки на утонение с внешней стороны не указаны ни рекомендации ни пояснения.
предлагают воспользоваться формулой, которая приводится в СТП 09-04-02, СТО ЦКТИ 10.003-07 и РД 10-400-01 а именно:
"при отсутствии специальных указаний (то есть по умолчанию_мое прим.) , прибавка определяется выражением С31= s/(1+2R/D)"
dp, Ваши обработанные замечания.
